AEV100L交流充電樁是一種利用專用充電接口為具有車載充電機的電動汽車提供交流電能，并提供友好的人機操作界面，具有相應的控制、計費、和通信等功能的電動汽車專用交流供電裝置。

1.遵循標準

GB/T 18487.1-2001電動車輛傳導充電系統 一般要求

GB/T 20234.1-2011電動汽車傳導充電用連接裝置 第1部分:通用要求

GB/T 20234.2-2011電動汽車傳導充電用連接裝置 第2部分: 第2部分：交流充電接口

GB/T 20234.3-2011電動汽車傳導充電用連接裝置 第3部分: 直流充電接口

GB/T 27930: 2011電動汽車非車載傳導式充電機與電池管理系統之間的通信協議

GB/T 28569：2012 電動汽車交流充電樁電能計量

NB/T 33001-2010 電動汽車非車載傳導式充電技術條件

NB/T 33002-2010 電動汽車交流充電樁技術條件

NB/T 33003-2010 電動汽車非車載充電機監控單元與電池管理系統通信協議

GB/T 19596-2004《電動汽車術語》

GB/T 17215.211-2006《交流電測量設備通用要求、試驗和試驗條件》

GB/T 17215.322-2008《靜止式有功電能表 0.2S 級和 0.5S 級》

DL/T 620-1997《交流電氣裝置的過電壓保護和絕緣配合》

DL/T 621-1997《交流電氣裝置的接地》

2.應用范圍

AEV100L交流充電樁適用于為具有車載充電機的電動汽車提供交流電能。

AEV100L交流充電樁可很方便地安裝于各種公共、單位內部及小區內部停車場內，同時也可安裝在各種大、中、小型電動汽車充電站中。它采用自助方式操作，適用于無人管理的各種停車場，用戶可自主完成充電、付費等操作。

3.技術參數

(1)環境條件

工作環境溫度：-20℃～+50℃;

相對濕度：5%～95%;

海拔高度：≤2000m;

特殊地區使用時，需根據當?shù)丨h(huán)境條件在訂貨時說明。

(2)電源

單相 220V;

電壓波動范圍：?jiǎn)蜗?20V±10%;

頻率：50 Hz ±1Hz。

(3)輸出

每個充電接口：

輸出電壓：?jiǎn)蜗?20V±10% ;輸出最大電流：32A。

(4)IP 防護等級

IP54。

(5)平均故障間隔時間(MTBF)

MTBF不小于 8760h。

(6)安裝方式

AEV100L-A1:落地式，安裝在地面上;

AEV100L-B1:壁掛式，安裝在墻上或立柱上。

(7)基本尺寸

AEV100L-A1 高×寬×深：1390×230×230(mm);

AEV100L-B1 高×寬×深: 560×318×140(mm)。

4.產品部件

(1)標配部件：

微型斷路器(含短路及漏電保護);

多功能電能表(含RS485接口);

接觸器(32A);

急停按鈕;

符合國標要求的充電接口;

交流充電樁控制器(含顯示);

非接觸式刷卡機;

(2)選配部件:

GPRS通信模塊

5.通信接口

(1)標準配置：

CANBUS 波特率50K-250Kbps可選

(2)可選配置:

GPRS通信模塊

6.產品功能

(1)充電功能：具備符合國標的充電接口，采用傳導方式為具有車載充電機的電動汽車進行充電;

(2)計量功能：充電樁配備2.0級多功能電度表，精確計量充電汽車所充電量，電度表485通訊功能， 485通訊口與充電樁控制模塊實時通訊，將電量在人機界面上顯示并可以上傳至后臺監控。

(3)狀態顯示功能：配置簡潔、友好的人機操作界面，實現人機交互和現場控制功能：在交流充電樁上可實現刷卡啟動、停止功能;具備運行狀態、故障狀態顯示。

(4)安全防護功能：能夠判斷充電接頭是否已正確連接。當正確連接后，充電接口才能夠輸出電源，當充電接頭異常斷開時，交流充電樁能立刻停止輸出，以保證人身安全。

(5)遠程通信功能?？衫肅AN網集中管理，對充電樁數據進行集中后進行監控和數據遠傳;也可選擇GPRS方式進行遠程無線通信。

(6)充電樁具有輸出過壓、欠壓、過負荷保護功能。當充電電壓超過過壓保護定值或低于欠壓保護定值，充電樁停止充電，以保護充電設備。當充電電流超過負荷電流定值，延時發出告警信號并自動切斷充電電源。

(7)充電樁具有短路、漏電保護功能。保護范圍從充電樁進線到充電輸出回路。

7.產品特點

AEV100L交流充電樁具有安全穩定、系統集成、簡潔易用、占地面積小、安裝方便等特點。

(1)安全穩定：AEV100L交流充電樁提供可靠的電氣安全防護功能，可防盜、防塵、防水，運行穩定，可保證長期可靠運行。防護等級滿足室外IP54級;

(2)高度集成：將整個充電樁所需的功能，如充電，人機操作、安全保護、計量計費等功能進行了高度集成，且系統簡單，易于理解，運行穩定可靠。

(3)簡潔易用：人機界面友好，簡潔明了，可方便進行操作。

(4)占地面積小、安裝方便：整個充電樁所占用的平面面積和空間體積均十分合理，提高空間利用率，便于在用地緊張的地段進行安裝應用。

(5)通信接口：提供多組通信接口，如CAN網、GPRS等，可用于與充電樁數據集中器、監控后臺等通信終端進行可靠通信。

(6)計量計費：內嵌電表和計費系統，提供準確的計量和計費功能。

(7)具備完善的三防(防潮濕，防霉變，防鹽霧)保護和防銹保護

樁內印刷線路板、接插件等電路均進行防潮濕、防霉變、防鹽霧處理，保證充電樁能在室外潮濕、含鹽霧的環境下正常運行。充電樁外殼和暴露在外的鐵質支架、零件采取雙層防銹措施，非鐵質的金屬外殼也具有防氧化保護膜或進行防氧化處理。

8.使用說明

8.1人機界面操作流程

(1)充電樁準備就緒頁面

充電樁上電啟動，自檢正常后，進入就緒狀態，等待用戶充電。充電樁未插充電電纜前，顯示界面顯示“充電樁空閑，刷卡可查詢余額”，此界面提示用戶再開始充電前，刷卡可以查詢卡內余額。如果需要充電，則連接充電電纜。

(2)IC卡查詢余額頁面

充電電纜未連接時，此時刷卡可查詢?cè)摽ㄓ囝~。將IC 卡靠近讀卡區刷卡，在顯示界面將顯示該卡剩余金額，并持續顯示5秒。

(3)充電刷卡頁面

在充電樁準備就緒頁面，插上充電電纜，若電纜連接可靠，自動進入充電刷卡頁面。頁面顯示“充電電纜已連接，請刷卡啟動充電。”提示用戶刷卡啟動充電。

(4)充電頁面

當用戶刷卡后，如果卡內有余額，充電樁啟動充電，頁面顯示：“充電中，刷卡可結束充電。”界面同時顯示當前已充的電量。

(5)結算頁面

充電完成，電動汽車發出結束充電信號，充電樁停止充電，切斷輸出，并顯示“充電已結束，請刷卡結算。”等待用戶刷卡結算。

(6)充電結束頁面

結束充電后，用戶刷卡結算，界面顯示本次充電電量和消費金額。此時可以拔出充電電纜。

8.2 使用注意事項

(1)界面顯示故障頁面，請聯系工作人員。

(2)若IC卡余額不足，請確認卡上金額并充值

(3)操作時請根據充電設施相關提示進行

(4)拔插充電電纜時注意力度，切不可用力過猛

(5)刷卡操作啟動停止充電時，需看到界面顯示變化才可將卡移開，否則可能導致操作失敗。

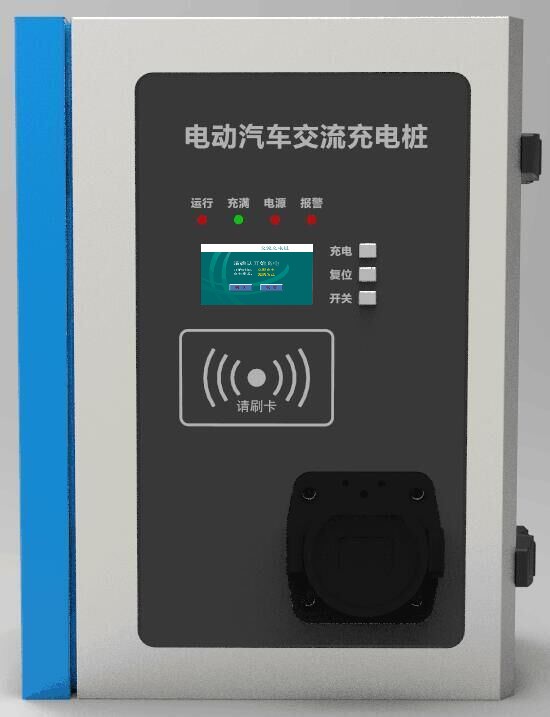

9.外觀
